System KAN-therm Groove

System KAN-therm Groove

Ajánlatunk újabb taggal gazdagodott, bemutatjuk a: System KAN-therm Groove. A "groove" angol nyelven barázdát, vájatot, marást jelent és tökéletesen visszaadja legújabb technológiánk lényegét.

Ez a fémcsövek és fémidomok kapcsolásának forradalmi módszere, mely elavulttá teszi az olyan hagyományos módokat, mint a hegesztés vagy a menetvágás.

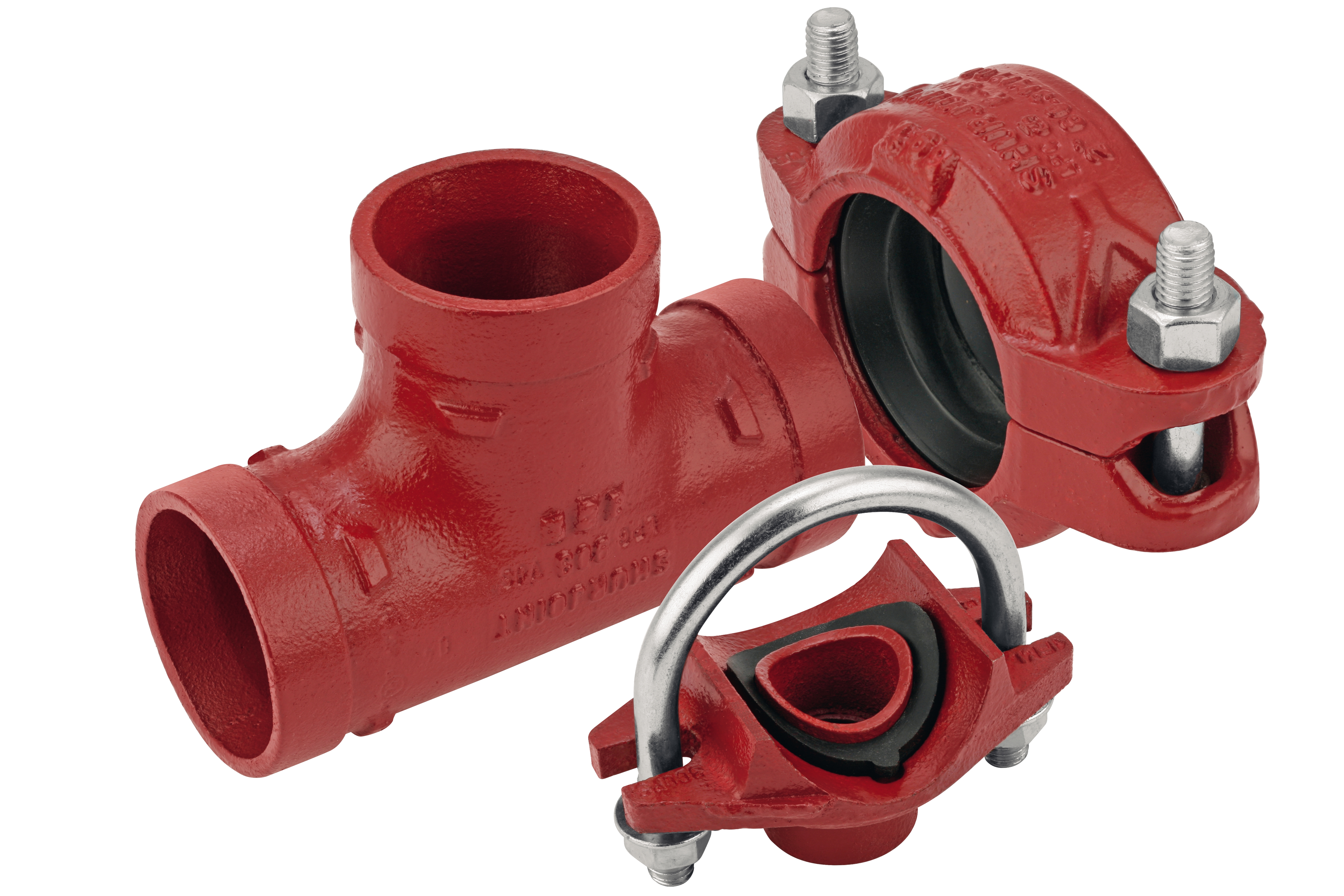

Az új System alapját a csavarható bilincsek képezik, melyek gumitömítővel és különleges szerkezetű idomokkal rendelkeznek. Az ajánlat nem tartalmazza a csövek egyenes szakaszait. Miért? Ez a technikai megoldás együttesen alkalmazható a hagyományos szénacél és a cinkkel bevont szénacél csöveknél, melyek a különböző rendszerekben általában előfordulnak.

 Ismerje meg a SYSTEM KAN-therm Groove szórólaprendszerét



System KAN-therm Groove - hogyan működik?

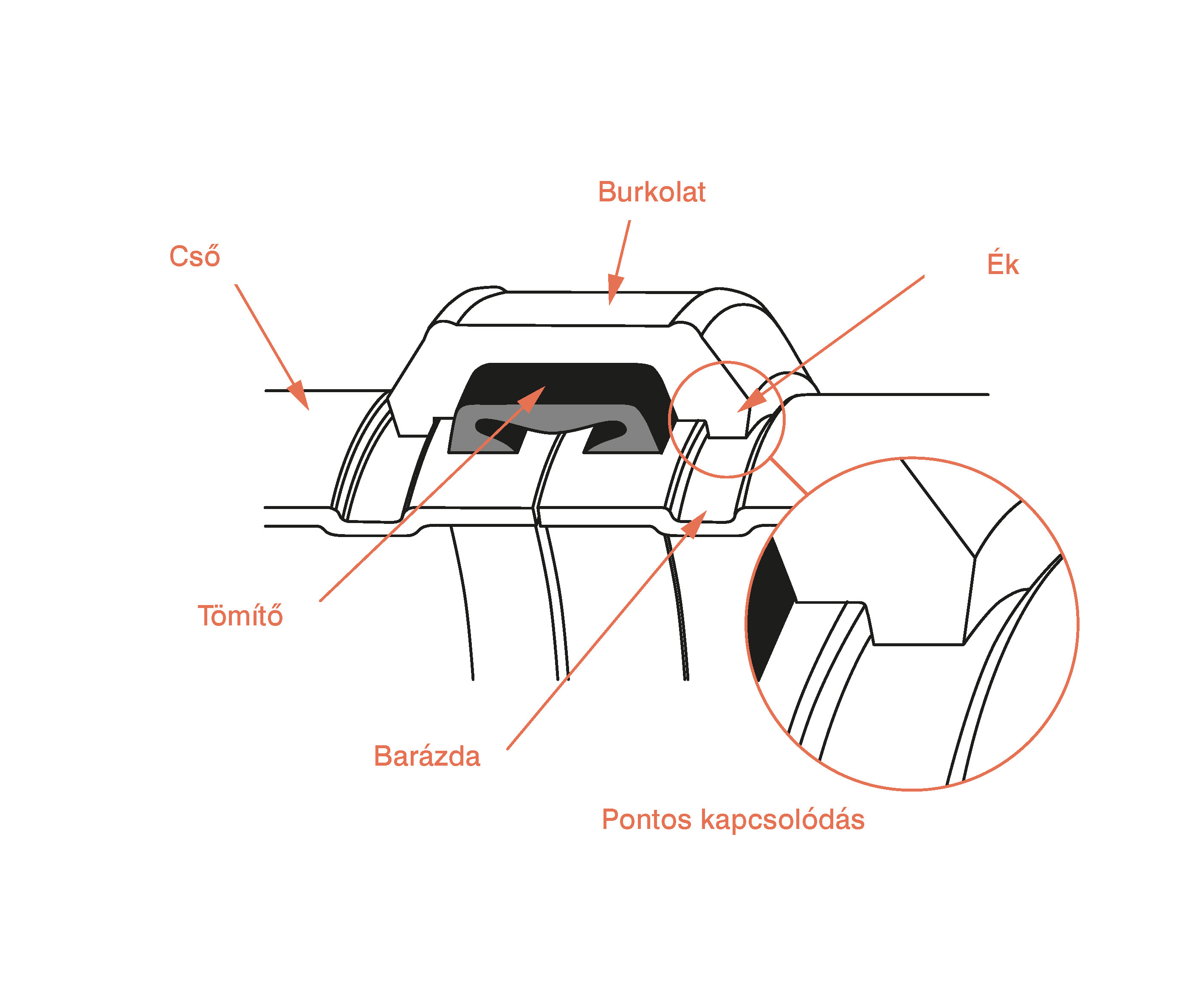

A cső csővel vagy az ajánlatból kiválasztott idommal való kapcsolás egy csavarható bilinccsel történik. A szerkezet három elemből áll össze: gömbgrafitos öntöttvasból kialakított törzsből, gumitömítőből (pl. EPDM vagy NBR függően a szállított tartalomtól) illetve cinkkel bevont szénacélból készült csavarok és anyacsavarok komplett készletéből. Az elemeknek, melyek kapcsolásra kerülnek majd egymással, egy speciális vájattal kell rendelkezniük hogy a bilincs rögzüljön.





Ez a kapcsolás nagyon fontos eleme, mely a mechanikai stabilitásért felel. Maga az összeszerelés egyszerű, lényege a bilincs csavarokkal való összehúzása kulcsok segítségével.  A megfelelően kialakított kapcsolás ismérve a bilincs mindkét fém-fém részének érintkezése.  A KAN ajánlatában több variánsú bilincs is található, akár 69 bar nyomás alatti környezetben is lehetővé téve a munkát.

Tömítéses fajtái

A bilincsek tömítése különböző anyagverziókban is elérhető, pl. EPDM kaucsuk (Ethylene Propylene Diene Monomer), NBR (Nitrile Butadiene Rubber). Az alkalmazott tömítés típusa definiálja az adott közeg szállítási lehetőségét maximális lehetséges hőmérséklet mellett - a közeg csak a tömítéssel érintkezik, nincsen lehetőség rá, hogy az öntöttvas testet is érintse. A tömítés megfelelő anyagának kiválasztása nemcsak a hideg vagy meleg víz de a kevésbé szabványos közegek szállítását is lehetővé teszi, mint pl. vízben oldott savakat, klóros vizet, ionmentes vizet, tengeri vizet, szennyvizet, sűrített levegőt és egyéb vegyszereket - részletes információkért, kérjük, vegye fel a kapcsolatot a technikai részlegünkkel.

Egyaránt a bilincsek és a tömítők is sokféle átmérő méretben állnak rendelkezésre. A szabványos ajánlatunk a DN25-től DN300-ig terjedő átmérőket foglalja magába (a nagyobb átmérőket igény szerint egyedileg tudjuk szállítani), ami nagyon nagy kompatibilitást garantál a System KAN-therm Groove.



System KAN-therm Groove rowkowanie

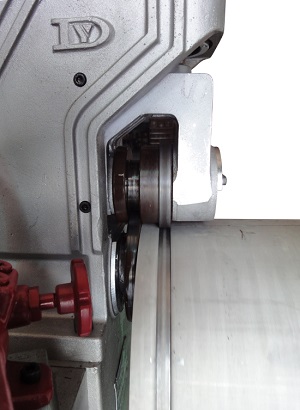

System KAN-therm Groove csőhornyolás

A KAN-therm Groove bilincsekkel való kapcsolás lehetővé tételéhez a csöveket két módszerrel lehet hornyolni, kipréseléssel vagy forgácsolással. A préselési módszer a 9,5 mm-nél nem vastagabb falú csövek számára dedikált. A barázdák ilyenfajta előkészítése kisebb méretű és hordozható készülékekkel történik. Ennek köszönhetően a módszer népszerű, a csöveket a szerelés helyén lehet előkészíteni. A forgácsolási módszerhez viszont nagyobb gépekre van szükség és ezért leginkább ez a folyamat gyárakban vagy az építkezés területén speciálisan kialakított munkahelyeken kerül elvégzésre.



Alkalmazás

A System KAN-therm Groove fő jellemzői:

  • ellenáll a nagyon nagy nyomásnak és hőmérsékletnek,
  • átmérők széles tartománya,
  • nem szükséges nyílt láng használata munka közben,
  • a kapcsolásokat nem befolyásolják a külső körülmények.

Az említett jellemzőknek köszönhetően a System KAN-therm Groove gyakorlatilag bármely csőrendszer kialakítható.

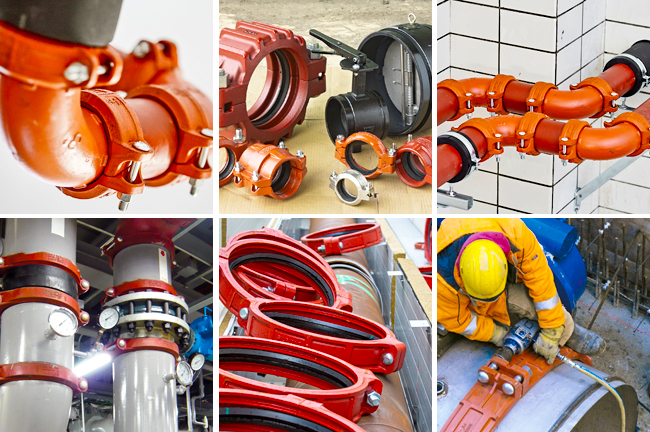

Ezek leginkább a következők:

  • tűzcsap és sprinkler rendszerek,
  • kezelt víz rendszerek,
  • nagy átmérőket igénylő hűtő és fűtő rendszerek,
  • sűrített levegő rendszerek.

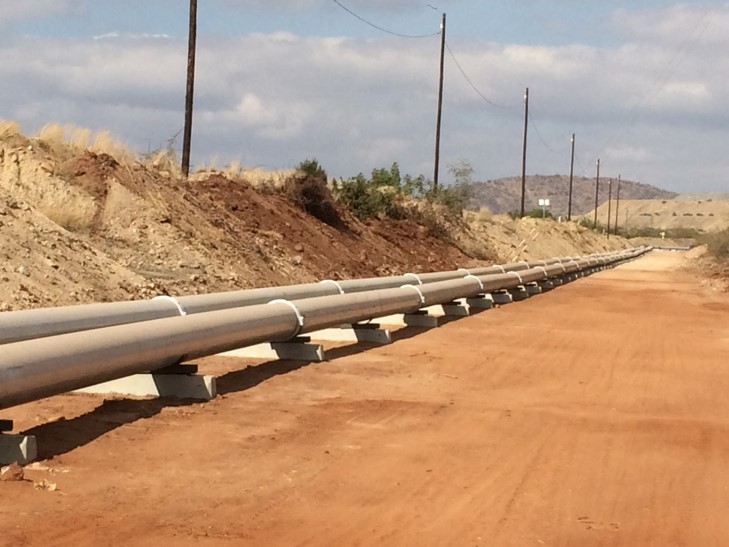

A rendszer ipari környezetben és a bányászatban is felhasználható.  Hatalmast előnyt jelent a rendszer ugyanazon elemekből történő szétszerelési majd egy másik helyen történő összeszerelésének lehetősége.

A sprinkleres tűzöltő rendszerek telepítésének esetében a System KAN-therm Groove teljesen mértékben kompatibilisek a KAN-therm Steel és Inox Sprinkler Rendszerek elemeivel, lehetővé téve a nagy átmérőjű, 108 mm feletti csövek és idomok kapcsolását.

System KAN-therm Groove zastosowanie

Előnyök

A System KAN-therm Groove elemeinek használata mindenekelőtt időmegtakarítást jelent egy teljes csőrendszer kiépítésénél, ugyanakkor nincsen szükség magasan kvalifikált személyzetre sem. Ez az elemek kapcsolásának egy gyors és egyszerű formája a hagyományos hegesztéses vagy menetvágós módszerhez képest. Ebből kifolyólag a csővezetékek ilyenfajta kapcsolása minimalizálja a összeszerelési hiba elkövetését.

Az ajánlatunkat képező bilincsek rugalmas szerkezete kompenzálja a csővezeték hőmérséklet hatására történő megnyúlását és már az összeszereléskor előkészíthetőek úgy nevezett kompenzátorok, melyek bebiztosítják az egész csőrendszert a termikus megnyúlás ellen.  Ennek köszönhetően a megoldás költséghatékony hiszen nincsen szükség előre legyártott és drága termékek alkalmazására.


System KAN-therm Groove Katalogós:

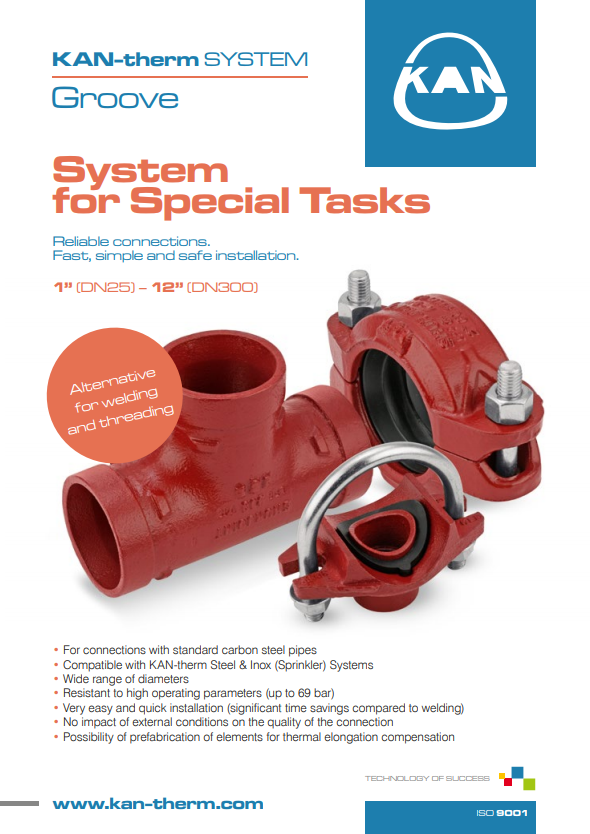

 System KAN-therm Groove szórolap
