Érjen el többet a KAN-therm InoxFlow-val!

Kétségkívül a beruházások kulcs eleme az osztó-gyűjtő egység, legyen szó fűtési vagy hűtési funkcióról. Alkalmazzák mind a fűtőberendezések, radiátorok, felület (padló, fal, mennyezet) fűtés vagy hűtés, valamint a hideg és meleg víz (HMV) előállításakor. Az elmúlt 30 év tapasztalatai alapján, ebben az évben a KAN-therm bevezeti az elosztók egy teljesen új irányvonalát, ami a 1.4301 minőségű rozsdamentes acél testen alapul.

Büszkén mutatjuk be a KAN-therm InoxFlow-ot!

Az új gyártási technológia és a nagyobb belső átmérő, valamint a kisebb falvastagsággal rendelkező rozsdamentes acél test használata az azonos rézszerkezetekhez képest a KAN-therm InoxFlow elosztók kiemelkedő hidraulikus képességeit eredményezi, ami majdnem kétszer akkora, mint a sárgaréz változat esetében, a mechanikai tartósság feláldozása nélkül.

Hozza ki a legtöbbet a KAN-therm InoxFlow egyedülálló lehetőségeiből

Nagyobb hidraulikai kapacitás

A rozsdamentes acél használatának köszönhetően a test kialakítását módosították, és az osztó-gyűjtő test méretét 1 1/4"-re növelték! A piacon megtalálható sárgaréz elosztókhoz képest a KAN-therm InoxFlow keresztmetszete több mint 1,5-szer nagyobb.

Graph 1 Maximum áramlási sebesség az elosztón keresztül

Higiénia és biztonság

A sárgaréz osztó-gyűjtőkhöz képest a rozsdamentes acél nagyobb ellenállást fejt ki a vízben oldott kloridionokkal szemben, és nincs mód a nemkívánatos elemek (pl. ólom) fémötvözetekből ivóvízbe történő kioldására, így biztosítva a magasabb higiéniát és biztonságot.

Modern tervezés

A tervezés során nem csak a magas esztétikai, hanem a funkcionalitást és a kivitelezhetőséget is szem előtt tartva bevezettünk néhány hasznos megoldást.

Címkék a bilincseken tájékoztatnak, hogyan kell csatlakoztatni a hőforrást így segít elkerülni a hibákat a telepítés során.

A speciálisan kialakított, elasztomer betétekkel ellátott műanyag bilincsek vibrációcsillapítással biztosítják, hogy elosztóink még a legérzékenyebb füleket se zavarják meg.

Lézeres jelölés az elosztókon

A KAN-therm embléma garantálja a termék eredetiségét és a legmagasabb minőség biztosítását.

Egységes azonosíthatóság

A körök számozása a testen és a címkék a bilincseken, lehetőséget biztosítanak a helyiségek azonnali azonosítására. Ezek a címkék kényelmesen rögzíthetők az osztó-gyűjtő szekrény belsejében.

Borítás

A modern, elegáns boritó panel egy további tartozék, amely rendezi és védi az osztó-gyűjtőhöz csatlakozó elemeket, különös tekintettel a vezérlő automatika elektromos vezetékeire.

Minden KAN-therm InoxFlow elosztó testre 10 év garancia vonatkozik, valamint 2 év garancia a vezérlőelemekre, automatizálási elemekre és keringető szivattyúra.

100%-os megoldás minden alkalmazáshoz

Az új KAN-therm InoxFlow elosztók összes változata lefedi a jelenlegi rézelosztók 100%-át, és hamarosan a KAN-therm kínálatában kiváltják őket.

Annak érdekében, hogy az egyes sorozatokat könnyen azonosítani lehessen, felszereltség és kialakítás tekintetében, új termékjelölési rendszert vezettünk be. Az első betű jelöli az alkalmazási területet, a második betű leirja a felső test felszereltségét, a harmadik betű leírja az alsó test felszereltségét, az utolsó betű jelzi a további felszereltségeket.

R - központi fűtési és ivóvíz-osztógyűjtők

Az RBB sorozatú KAN-therm InoxFlow osztó (1. kép) alapváltozat, belső ½” menetekkel és ½” belső menetes nyílással a gerendák felső részében, légtelenítő beépítésére. Egy másik kivitel az RNN sorozat (2. kép): az egyes körökben G ¾ "-es külső menettel felszerelt változat, valamint a gerendák felső részén egy ½ belső menettel.A KAN-therm InoxFlow R-széria harmadik változata az RVV sorozat (3. kép), amely G ¾ "belső menettel és elzárókkal van ellátva az egyes körökön. Ennek a kialakításnak köszönhetően teljesen kizárhatjuk az adott radiátoron átmenő áramlást anélkül, hogy megállítanánk a teljes fűtést.

Az osztókat 1”-os csatlakozással szerelték fel az előremenő és visszatérő ágvezetékhez való integráláshoz.

1. kép RBB széria: osztók ½"belső menettel

2. kép RNN széria: osztók ¾ "-es külső menettel

3. kép RVV széria: osztók ¾ "-es külső menettel és elzárókkal

U - kollektorok felület (padló, fal vagy mennyezet) fűtésére / hűtésére

A KAN-therm InoxFlow termékcsalád átfogó választéka magában foglalja a sima és az integrált keverőegységgel rendelkező osztókat. A felszereléstől függően számos változatot kínálunk. Mindegyik sorozatot az alábbiakban részletezzük.

A felület fűtési vagy hűtési rendszerekhez használt KAN-therm InoxFlow osztók glikolrendszerekben is működhetnek, fagyálló keverékekkel, amelyek glikol-koncentrációja legfeljebb 50%. Az áramlásmérők használata garantálja az áramlás pontos szabályozásának lehetőségét az egyes körökön keresztül.

KAN-therm InoxFlow osztók keverőegység nélkül

A KAN-therm InoxFlow osztók keverőegységek nélküli változataiban vannak egységek szabályzó szelepekkel és áramlásmérőkkel, amelyek mindegyikében három modell kapható.

V - szabályzó szelepekkel ellátott osztók

Az UVN sorozat (4. kép) alapváltozat, csak szabályzó szelepekkel felszerelt, a telepítés hidraulikus szabályozásához. Ennek a konstrukciónak a kibővített változata az UVS sorozat osztója (5. kép), szabályzó szelepekkel és thermo-elektromos motorokkal. Az UVST sorozat (6. kép) tartalmazza: a szabályzó szelepeket, thermo-elektromos motorokat, valamint egy leeresztőt és egylégtelenitőt, valamint a gerendáinak jobb oldalára felszerelt dugókat.

A szabályzó szeleppel ellátott osztókhoz imbuszkulcs szükséges a szelep beállításának megváltoztatásához. Kiváló lehetőség közüzemi beruházásokhoz, ahol maximálisan meg kell védeni a létesítményt az illetéktelen behatásoktól.

Ezek az osztók ¾ "-os csonkokkal vannak ellátva az egyes kimeneteken, a csővezetékhez 1” menettel tudunk csatlakozni.

4. kép: UVN sorozat: szabályzó szelepekkel ellátott osztók

5. kép: UVS sorozat: osztó szabályzó szelepekkel és thermo-elektromos motorokkal

6. kép: UVST sorozat: osztó szabályzó szelepekkel és thermo-elektromos motorokkal, illetve légtelenítővel

F - áramlásmérőkkel ellátott osztók

Ezek a legnépszerűbb konstrukciók, amelyeket a telepítési piacon használnak. Az összes KAN-therm InoxFlow elosztó gyártásához alkalmazott áramlásmérők lehetőséget adnak a pontos hidraulikus beállításra (a szükséges áramlási sebesség beállítására) 0–2,5 l / perc tartományban.

Általában az áramlásmérővel felszerelt osztótesteket gyárilag úgy kell beállítani, hogy az áramlásmérők lefelé nézzenek, így védve őket a mechanikai sérülésektől. Az elosztó test megfelelő felépítésének köszönhetően azonban a KAN-therm InoxFlow elosztó rendszerbe történő felszerelésekor nincs szükség erre a műveletre. Csavarja le teljesen a bilincsekről, egyszerűen forgassa el a gerendát a tengelyen folyásirányban az áramlásmérőkkel – gyors és problémamentes megoldás..

3 modellt kínálunk: az UFN sorozat (7. fotó) alapváltozatát, csak áramlásmérőkkel; szélesebb körű UFS sorozat (8. kép) áramlásmérőkkel és thermo-elekromos motorokkal; és a legjobban felszerelt UFST sorozat (9. kép) áramlásmérőkkel, thermo-elekromos motorokkal és egy leeresztő, légtelenítővel, valamint a kollektor gerenda jobb oldalára szerelt dugókkal.

Ezek az osztók ¾ "-os csonkokkal vannak ellátva az egyes kimeneteken, a csővezetékhez 1” menettel tudunk csatlakozni.

7. kép: UFN sorozat: osztó áramlásmérőkkel

8. kép: UFS sorozat: osztó áramlásmérőkkel és thermo-elektromos motorokkal

9. kép: UFST sorozat osztó áramlásmérőkkel és thermo-elektromos motorokkal és légtelenítővel

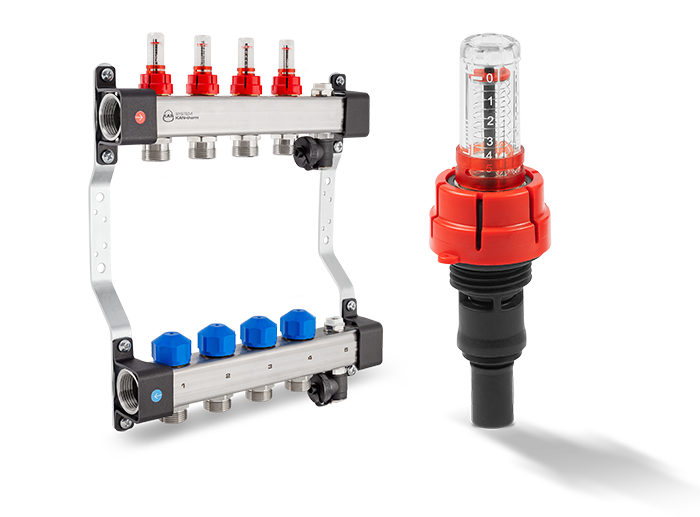

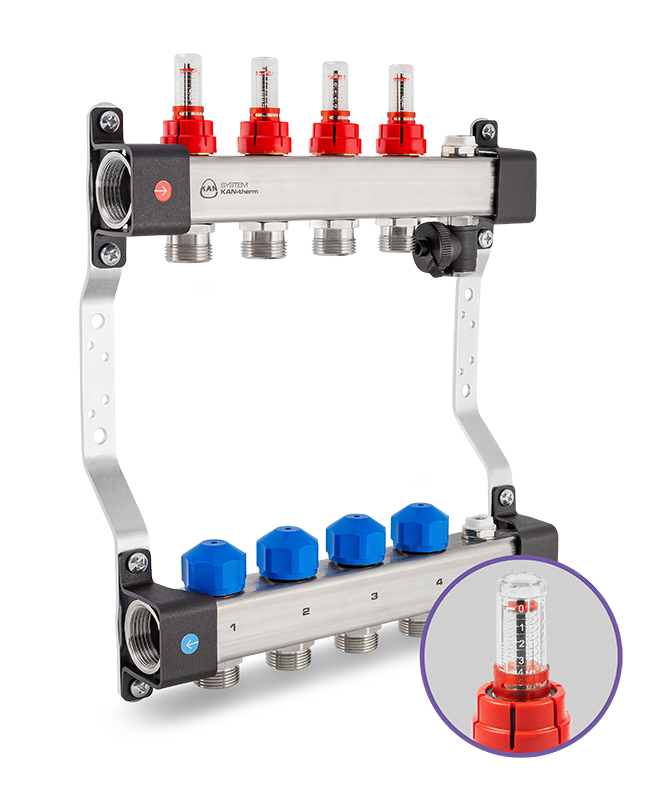

MAX - áramlásmérőkkel (0-5 l/min)
Az UFSTmax osztó-gyűjtő áramlásmérőkkel (0-5 l/min) ellátott változatban is kapható. Ezt a fajta osztó-gyűjtőt nagyobb áramlást igénylő berendezésekbe tervezték, így az InoxFlow osztó-gyűjtők használata kereskedelmi és
középületekben is lehetséges. Az UFSTmax osztó-gyűjtő különösen ajánlott innovatív, alacsony hőmérsékletű
hőforrásokhoz. A precíziós áramlásmérők lehetővé teszik a glikolos rendszerekben való működést, ami azt jelenti, hogy a KAN-therm InoxFlow osztó-gyűjtők teljesen kompatibilisek a fűtési és a hűtési rendszerekkel egyaránt.

10 USFTmax: Osztó-gyűjtők áramlásmérőkkel (0-5l/min), szervomotoros szelepekkel és légtelenítővel

U..P - beépített keverőegységgel

Az ilyen típusú kettős funkciójú elosztók nagyon népszerű megoldás vegyes rendszerek esetén, azaz a hagyományos radiátorberendezések kombinációja a padlóra, falra vagy mennyezetre (alacsony hőmérsékletű) felületfűtési rendszerekkel.

Ezek az konstrukciók USVP sorozatként (10. kép), szabályzó szelepekkel és USFP sorozatként szabályzó szelepekkel és USFP sorozatként (11. kép) kaphatók áramlásmérőkkel. Alapkivitelben mindkét sorozat G¾ "-es csonkokkal van ellátva, különálló kimenetekként, thermo-elektromos csatlakozással és töltő, ürítő- és légtelenítő lehetőséggel, amely rögzítve van a gerendák között és a szivattyú keverő egységében. A csővezetékhez való csatlakozás ½"-os belső menettel.

11. kép:. USVP sorozat: osztó szabályzó szelepekkel és thermoelektromos motorokkal, illetve Wilo Para 25/6 szivattyúval

12. kép:. USFP sorozat: osztó áramlásmérőkkel és thermo-elektromos motorokkal, valamint Wilo Para 25/6 szivattyúval
